Página 22 de 44 • DAU 09/051 • Edición C
1.
Placas PYL STD y PYL STD+AL
2.
Ángulo metálico
3.
Tratamiento de juntas
4.
Montante exterior
5.
Aislante
6.
Placa Aquapanel
®
Cement Board Outdoor
7.
Lámina impermeable (opcional)
8.
Hoja exterior de fachada ventilada
Figura 6.6: Esquina saliente del sistema Aquapanel
®
Outdoor
W384.
1.
Placa Aquapanel
®
Cement Board Outdoor
2.
Tratamiento de juntas
3.
Aislante
4.
Montante exterior
5.
Placas PYL STD y PYL STD+AL
6.
Lámina impermeable (opcional)
7.
Hoja exterior de fachada ventilada
Figura 6.7: Esquina entrante del sistema Aquapanel
®
Outdoor
W384.

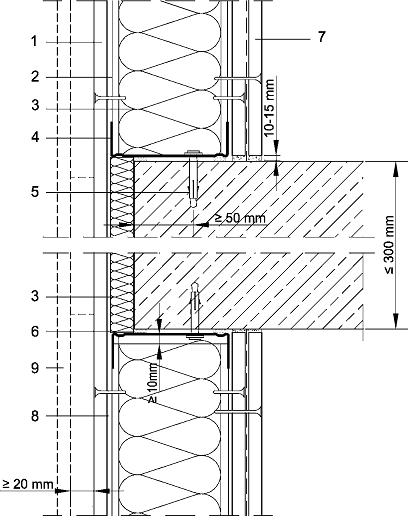

1.
Placa Aquapanel
®
Cement Board Outdoor
2.
Montante exterior
3.
Aislante
4.
Canal exterior
5.
Anclaje
6.
Junta de estanqueidad
7.
Placas PYL STD y PYL STD+AL
8.
Lámina impermeable (opcional)
9.
Hoja exterior de fachada ventilada
Figura 6.8a: Encuentro con forjado del sistema Aquapanel
®
Outdoor
W384.
