CATÁLOGO FIBRA 2017
Paredes y techos acústicos (lana de madera) / Gama Organic
Organic T
win
p. 16
Detalle producto
Principios de instalación
Descripción
Revestimiento de techo interior mediante
fijación de paneles Organic Twin.
El objetivo es la corrección acústica y la
disminución del tiempo de reverberación.
La fijación de los paneles puede
hacerse mediante atornillado o con clips
específicos según el tipo de paneles y de
soporte.
Ámbitos de empleo
Locales clasificados EA, EB y EB+ (según
normativa francesa) privados y colectivos
en todo tipo de edificios, nuevos o en
rehabilitación: edificio de viviendas,
Edificio de Acceso Público (ERP) tales
como locales escolares, hospitales u
hoteles, locales industriales, etc.
Los paneles Organic son poco sensibles
a la humedad, pero los sistemas de
fijación deben estar protegidos contra
la corrosión en caso de humedad
importante. Adaptado para las salas de
espectáculo, salas polivalentes, aulas o
salas de restauración, lugares públicos
que necesiten controlar la reverberación
y la mejora de la inteligibilidad.
Para los gimnasios, la resistencia a
los choques de balones implica una
protección mecánica de tipo red, o la
instalación de una doble maestra CD 60
de distancia entre ejes reducida.
Colocación FMV por atornillado
Colocación con fijación mecánica
Se utiliza en paredes o techos.
• 1 tipo de borde: biselado 4 lados
• 2 esp. : 35 o 50 mm
• 1 tipo de colocación:
FMV: ijación mecánica visible con tornillo Organic pasante
Colocación sobre estructura T24 o T35
Se utiliza solamente en techos.
2 bordes disponibles:
• Borde recto A T24 – T35
•
Borde para estructura oculta registrable D T35 (para panel 35 mm)
General
La instalación de los techos Organic se
ajustará a las recomendaciones Knauf.
Montaje

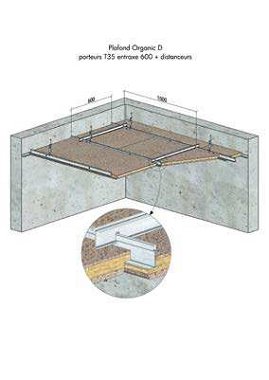

El montaje más habitual utiliza perfiles
primarios cada 1.200 mm y perfiles
secundarios de 1200 y 600 mm. Para cargas
más pesadas o luces más importantes, se
colocarán los perfiles primarios a una
distancia de 600 mm.
Nota

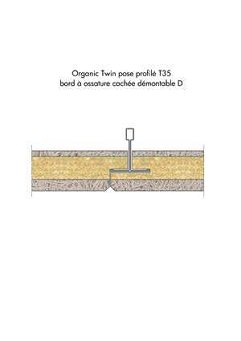

En el caso de una
instalación en techo
suspendido con estructura oculta registrable
(borde D),
la estructura está formada por un
perfil primario T35 con un espesor de 35
mm. Los periles primarios colocados a una
distancia de 600 mm deben completarse
obligatoriamente con distanciadores por el
lado del plenum para garantizar la correcta
colocación de la Estructura. En determinadas
coniguraciones, el montaje podrá reforzarse
con clips antielevación y/o distanciadores
suplementarios.
1
4
3
2
Borde A
Borde D
1. Banda de cuelgue
2. Perfil primario
3. Angulares
4. Panel
@
