FBY020 |
m² |
Entramado autoportante de placas de yeso laminado, para cerramiento de hueco de ascensor, sistema Shaftwall "KNAUF". |
131,52€ |
|

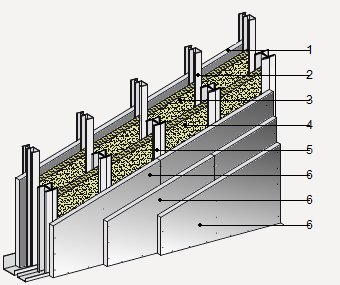

Cerramiento de hueco de ascensor mediante el sistema Shaftwall W635.es, de tabique especial (20+146 + 70+15+15+15)/600 LM - (CT 146 + 70) (1 maciza (DFH2) y 3 cortafuego (DF)), con placas de yeso laminado, sobre bandas acústicas "KNAUF", colocadas en la base del tabique, formado por una estructura doble, de montantes tipo CT 146 y montantes tipo estándar con disposición reforzada "H"; aislamiento entre montantes de tipo CT con panel semirrígido de lana mineral, espesor 45 mm, y entre montantes de tipo estándar con panel semirrígido de lana mineral, espesor 65 mm; 281 mm de espesor total; 281 mm de espesor total. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt12pck020d |
m |
Banda acústica de dilatación autoadhesiva de espuma de poliuretano de celdas cerradas "KNAUF", de 3,2 mm de espesor y 95 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK). |
1,200 |
0,61 |
0,73 |
|
mt12sak030c |
m |
Canal CT 148 "KNAUF", de acero galvanizado, según UNE-EN 14195. |
0,700 |
12,15 |
8,51 |
|
mt12psg220 |
Ud |
Fijación compuesta por taco y tornillo 5x27. |
3,200 |
0,06 |
0,19 |
|
mt12sak020c |
m |
Montante CT 146 "KNAUF", de acero galvanizado, según UNE-EN 14195. |
2,000 |
17,45 |
34,90 |
|
mt12sak010a |
m² |
Placa de yeso laminado DFH2 / UNE-EN 520 - 600 / 3000 / 20 / borde cuadrado, maciza "KNAUF", Euroclase A2-s1, d0 de reacción al fuego. |
1,000 |
12,25 |
12,25 |
|
mt16lra060a |
m² |
Panel semirrígido de lana mineral, espesor 45 mm, según UNE-EN 13162. |
1,050 |
2,79 |
2,93 |
|
mt12pck020b |
m |
Banda acústica de dilatación autoadhesiva de espuma de poliuretano de celdas cerradas "KNAUF", de 3,2 mm de espesor y 50 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK). |
1,200 |
0,31 |
0,37 |
|
mt12pfk020d |
m |
Canal 70/30 "KNAUF" de acero galvanizado, según UNE-EN 14195. |
0,700 |
1,38 |
0,97 |
|
mt12pfk010d |
m |
Montante 70/40 "KNAUF" de acero galvanizado, según UNE-EN 14195. |
4,000 |
1,82 |
7,28 |
|
mt16lra060b |
m² |
Panel semirrígido de lana mineral, espesor 65 mm, según UNE-EN 13162. |
1,050 |
3,62 |
3,80 |
|
mt12ppk010j |
m² |
Placa de yeso laminado DF / UNE-EN 520 - 1200 / longitud / 15 / borde afinado, cortafuego "KNAUF". |
3,000 |
9,95 |
29,85 |
|
mt12ptk010cd |
Ud |
Tornillo autoperforante TN "KNAUF" 3,5x25. |
8,000 |
0,01 |
0,08 |
|
mt12ptk010cg |
Ud |
Tornillo autoperforante TN "KNAUF" 3,5x45. |
15,000 |
0,02 |
0,30 |
|
mt12ptk010ch |
Ud |
Tornillo autoperforante TN "KNAUF" 3,9x55. |
15,000 |
0,02 |
0,30 |
|
mt12ptk010ci |
Ud |
Tornillo autoperforante TN "KNAUF" 4,2x70. |
15,000 |
0,08 |
1,20 |
|
mt12pik010b |
kg |
Pasta de juntas Jointfiller F-1 GLS "KNAUF", según UNE-EN 13963. |
1,400 |
1,45 |
2,03 |
|
mt12pck010a |
m |
Cinta de juntas "KNAUF" de 50 mm de anchura. |
1,600 |
0,04 |
0,06 |
|
Subtotal materiales: |
105,75 |
||||
|
2 |
Mano de obra |
||||
|
mo053 |
h |
Oficial 1ª montador de prefabricados interiores. |
0,683 |
17,82 |
12,17 |
|
mo100 |
h |
Ayudante montador de prefabricados interiores. |
0,683 |
16,13 |
11,02 |
|
Subtotal mano de obra: |
23,19 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
128,94 |
2,58 |
|
|
Coste de mantenimiento decenal: 6,58€ en los primeros 10 años. |
Costes directos (1+2+3): |
131,52 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 13162:2013/A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
|
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación. |
|||
|
UNE-EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
|
Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
|
UNE-EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
|
|
UNE-EN 520:2005/A1:2010 |
1.6.2010 |
1.12.2010 |
3/4 |
|
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
UNE-EN 13963:2006 |
1.3.2006 |
1.3.2007 |
3/4 |
|
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA FBY020: ENTRAMADO AUTOPORTANTE DE PLACAS DE YESO LAMINADO, PARA CERRAMIENTO DE HUECO DE ASCENSOR, SISTEMA SHAFTWALL "KNAUF". MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones. CARACTERÍSTICAS TÉCNICAS Suministro y montaje de cerramiento de hueco de ascensor mediante el sistema Shaftwall W635.es de tabique especial, de 3,40 m de altura máxima y 281 mm de espesor total, sobre bandas acústicas "KNAUF", colocadas en la base del tabique, formado por una estructura doble, de perfiles de chapa de acero galvanizado de 146 y 70 mm de anchura, a base de montantes tipo CT 146 y montantes tipo estándar con disposición reforzada "H" (elementos verticales), separados 600 mm entre sí, y canales (elementos horizontales), para recibir un total de 4 placas de yeso laminado: una placa tipo maciza (DFH2) en una cara y tres placas tipo cortafuego (DF) en la otra cara; aislamiento entre montantes de tipo CT con panel semirrígido de lana mineral, espesor 45 mm, y entre montantes de tipo estándar con panel semirrígido de lana mineral, espesor 65 mm. Incluso p/p de replanteo de los perfiles, zonas de paso y huecos; colocación en todo su perímetro de cintas o bandas estancas, en la superficie de apoyo o contacto de los perfiles con los paramentos; anclajes de canales y montantes metálicos; corte y fijación de las placas mediante tornillería; tratamiento de las zonas de paso y huecos; ejecución de ángulos; tratamiento de juntas mediante pasta y cinta de juntas; recibido de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, previo replanteo de su ubicación en las placas y perforación de las mismas, y limpieza final. Totalmente terminado y listo para imprimar, pintar o revestir. NORMATIVA DE APLICACIÓN Montaje: CTE. DB-SI Seguridad en caso de incendio. CTE. DB-HR Protección frente al ruido. CTE. DB-HE Ahorro de energía. UNE 102043. Montaje de los sistemas constructivos con placa de yeso laminado (PYL). Tabiques, trasdosados y techos. Definiciones, aplicaciones y recomendaciones. NTE-PTP. Particiones: Tabiques de placas y paneles. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Antes de iniciar los trabajos, se comprobará que están terminadas la estructura, la cubierta y la fachada, estando colocada en ésta la carpintería con su acristalamiento. Se dispondrá en obra de los cercos y precercos de puertas y armarios. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado en el forjado inferior y en el superior de los tabiques a realizar. Colocación de banda de estanqueidad y canales inferiores del primer entramado, sobre solado terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores del primer entramado, bajo forjados. Colocación y fijación de los montantes del primer entramado sobre los elementos horizontales. Montaje de las placas interiores, entre los perfiles de los montantes del primer entramado. Colocación de los paneles de lana mineral, entre los montantes del primer entramado. Colocación de banda de estanqueidad y canales inferiores del segundo entramado, sobre solado terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores del segundo entramado, bajo forjados. Colocación y fijación de los montantes del segundo entramado sobre los elementos horizontales. Colocación de los paneles de lana mineral, entre los montantes del segundo entramado. Cierre de la segunda cara con placas, mediante fijaciones mecánicas. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de las juntas entre placas. Recibido de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones. CONDICIONES DE TERMINACIÓN. El conjunto quedará monolítico, estable frente a esfuerzos horizontales, plano, de aspecto uniforme, aplomado y sin defectos. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,224 |
0,373 |
|
17 04 05 |
Hierro y acero. |
0,114 |
0,054 |
|
17 08 02 |
Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01. |
1,386 |
1,386 |
|
Residuos generados: |
1,724 |
1,814 |
|
|
17 02 03 |
Plástico. |
0,125 |
0,208 |
|
Total residuos: |
1,849 |
2,022 |
