FBY020

m²

Sistema Shaftwall "KNAUF" de cerramiento para hueco de ascensor, con placas de yeso laminado.

124,78€

Cerramiento de hueco de ascensor mediante el sistema Shaftwall W636.es, de tabique múltiple (20+92+15+15+15+15)/600 LM - (CT 92) (1 maciza (DFH2) y 4 cortafuego (DF)), con placas de yeso laminado, sobre banda acústica "KNAUF", colocada en la base del tabique, formado por una estructura simple, de montantes tipo CT 92; aislamiento entre montantes de tipo CT con panel semirrígido de lana mineral, espesor 45 mm; 172 mm de espesor total.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12pck020c

m

Banda acústica de dilatación autoadhesiva de espuma de poliuretano de celdas cerradas "KNAUF", de 3,2 mm de espesor y 70 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK).

1,200

0,48

0,58

mt12sak030b

m

Canal CT 94 "KNAUF", de acero galvanizado, según UNE-EN 14195.

0,700

9,32

6,52

mt12psg220

Ud

Fijación compuesta por taco y tornillo 5x27.

1,600

0,06

0,10

mt12sak020b

m

Montante CT 92 "KNAUF", de acero galvanizado, según UNE-EN 14195.

2,000

15,82

31,64

mt12sak010a

m²

Placa de yeso laminado DFH2 / UNE-EN 520 - 600 / 3000 / 20 / borde cuadrado, maciza "KNAUF", Euroclase A2-s1, d0 de reacción al fuego.

1,000

12,25

12,25

mt16lra060a

m²

Panel semirrígido de lana mineral, espesor 45 mm, según UNE-EN 13162.

1,050

2,79

2,93

mt12ptk010dd

Ud

Tornillo autoperforante TB "KNAUF" 3,5x25.

8,000

0,01

0,08

mt12ppk010j

m²

Placa de yeso laminado DF / UNE-EN 520 - 1200 / longitud / 15 / borde afinado, cortafuego "KNAUF".

4,000

9,95

39,80

mt12ptk010cg

Ud

Tornillo autoperforante TN "KNAUF" 3,5x45.

15,000

0,02

0,30

mt12ptk010ch

Ud

Tornillo autoperforante TN "KNAUF" 3,9x55.

15,000

0,02

0,30

mt12ptk010ci

Ud

Tornillo autoperforante TN "KNAUF" 4,2x70.

15,000

0,08

1,20

mt12pik010b

kg

Pasta de juntas Jointfiller F-1 GLS "KNAUF", según UNE-EN 13963.

1,400

1,45

2,03

mt12pck010a

m

Cinta de juntas "KNAUF" de 50 mm de anchura.

1,600

0,04

0,06

Subtotal materiales:

97,79

2

Mano de obra

mo053

h

Oficial 1ª montador de prefabricados interiores.

0,723

17,82

12,88

mo100

h

Ayudante montador de prefabricados interiores.

0,723

16,13

11,66

Subtotal mano de obra:

24,54

3

Costes directos complementarios

%

Costes directos complementarios

2,000

122,33

2,45

Coste de mantenimiento decenal: 6,24€ en los primeros 10 años.

Costes directos (1+2+3):

124,78

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13162:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNIDAD DE OBRA FBY020: SISTEMA SHAFTWALL "KNAUF" DE CERRAMIENTO PARA HUECO DE ASCENSOR, CON PLACAS DE YESO LAMINADO.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Todo elemento metálico que esté en contacto con el panel estará protegido contra la corrosión. Las tuberías que discurran entre paneles estarán debidamente aisladas para evitar condensaciones.

CARACTERÍSTICAS TÉCNICAS

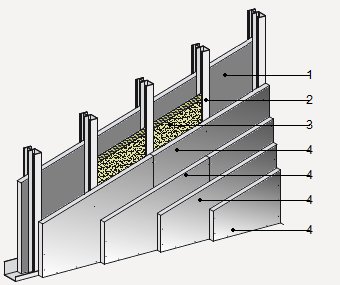

Suministro y montaje de cerramiento de hueco de ascensor mediante el sistema Shaftwall W636.es de tabique múltiple, de 5,80 m de altura máxima y 172 mm de espesor total, sobre banda acústica "KNAUF", colocada en la base del tabique, formado por una estructura simple, de perfiles de chapa de acero galvanizado de 92 mm de anchura, a base de montantes tipo CT 92 (elementos verticales), separados 600 mm entre ellos, y canales (elementos horizontales), para recibir un total de 5 placas de yeso laminado: una placa tipo maciza (DFH2) en una cara y cuatro placas tipo cortafuego (DF) en la otra cara; aislamiento entre montantes de tipo CT con panel semirrígido de lana mineral, espesor 45 mm. Incluso p/p de replanteo de la perfilería, zonas de paso y huecos; colocación en todo su perímetro de cintas o bandas estancas, en la superficie de apoyo o contacto de la perfilería con los paramentos; anclajes de canales y montantes metálicos; corte y fijación de las placas mediante tornillería; tratamiento de las zonas de paso y huecos; ejecución de ángulos; tratamiento de juntas mediante pasta y cinta de juntas; recibido de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, previo replanteo de su ubicación en las placas y perforación de las mismas, y limpieza final. Totalmente terminado y listo para imprimar, pintar o revestir.

NORMATIVA DE APLICACIÓN

Montaje:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre los paneles.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,091

0,152

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

1,832

1,832

Residuos generados:

1,923

1,984

17 02 03

Plástico.

0,078

0,130

Total residuos:

2,001

2,114
