FLY010

m²

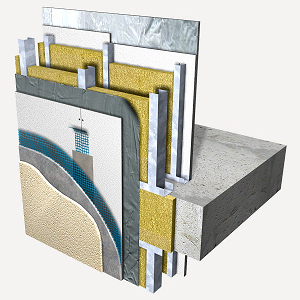

Sistema Aquapanel Outdoor "KNAUF", para fachada ligera.

89,76€

Sistema de fachada ligera WM311C.es "KNAUF" Aquapanel, (12,5+75+48+12,5+15)/400, formado por una placa Aquapanel Outdoor de 12,5 mm de espesor, atornillada desde el lado exterior a una estructura metálica de acero Z2 (Z275) galvanizado normal de canales horizontales de 75/40/0,7 mm GRC 0,70, anclados a la parte superior e inferior de los forjados y montantes verticales de 75/50/0,70 mm GRC 0,70 con una modulación de 400 mm entre ejes, de canal a canal y disposición normal "N"; lámina altamente transpirable, impermeable al agua de lluvia, Tyvek Stucco Wrap, entre los perfiles y la placa exterior; una placa Standard (A) de 12,5 mm de espesor y una placa Standard + Aluminio (BV) de 15 mm de espesor, que se atornillan desde el lado interior a otra estructura paralela de canales y montantes de 48/35 mm con una modulación de 400 mm; y revestimiento con revoco de mortero GRC acabado pétreo, sobre fondo pétreo GRC.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12pck020d

m

Banda acústica de dilatación autoadhesiva de espuma de poliuretano de celdas cerradas "KNAUF", de 3,2 mm de espesor y 95 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK).

1,200

0,45

0,54

mt12pak020b

m

Canal 75/40/0,7 mm GRC 0,70 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195.

0,700

2,81

1,97

mt12pak030ba

m

Montante 75/50/0,7 mm GRC 0,7 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195.

2,750

3,25

8,94

mt15mkv010

m²

Lámina altamente transpirable impermeable al agua de lluvia, de polietileno tejido no hilado, Tyvek StuccoWrap "KNAUF", de 0,22 mm de espesor y 82 g/m², de 0,03 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, estanqueidad al agua clase W1 según UNE-EN 1928, (Euroclase E de reacción al fuego, según UNE-EN 13501-1), para colocar en sistemas de cerramientos y revestimientos de fachadas Aquapanel, suministrada en rollos de 1,50x75 m, según UNE-EN 13859-2.

1,100

4,37

4,81

mt12pak010b

m²

Placa de cemento Portland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestida con una capa de fibra de vidrio embebida en ambas caras.

1,000

21,22

21,22

mt12pak040d

Ud

Tornillo Aquapanel Maxi TB 4,2x25 "KNAUF".

20,000

0,05

1,00

mt12psg220

Ud

Fijación compuesta por taco y tornillo 5x27.

3,200

0,06

0,19

mt12pck020b

m

Banda acústica de dilatación autoadhesiva de espuma de poliuretano de celdas cerradas "KNAUF", de 3,2 mm de espesor y 50 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK).

1,200

0,23

0,28

mt12pfk020c

m

Canal 48/30 "KNAUF" de acero galvanizado, según UNE-EN 14195.

0,700

0,97

0,68

mt12pfk010c

m

Montante 48/35 "KNAUF" de acero galvanizado, según UNE-EN 14195.

2,750

1,17

3,22

mt12ppk010aa

m²

Placa de yeso laminado A / UNE-EN 520 - 1200 / longitud / 12,5 / con los bordes longitudinales afinados, Standard "KNAUF"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1.

1,000

3,74

3,74

mt12ppk010db

m²

Placa de yeso laminado BV / UNE-EN 520 - 1200 / longitud / 15 / con los bordes longitudinales afinados, Standard + Aluminio "KNAUF"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1.

1,000

8,37

8,37

mt12ptk010cc

Ud

Tornillo autoperforante TN "KNAUF" 3,5x25.

9,000

0,01

0,09

mt12ptk010cf

Ud

Tornillo autoperforante TN "KNAUF" 3,5x45.

18,000

0,01

0,18

mt12pik015d

kg

Pasta de agarre Perlfix "KNAUF", de fraguado rápido (30 minutos), Euroclase A1 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual, según UNE-EN 13963.

0,100

0,48

0,05

mt12pik010e

kg

Pasta de juntas Jointfiller 24H "KNAUF", Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963.

0,500

0,82

0,41

mt12pck010a

m

Cinta de juntas "KNAUF" de 50 mm de anchura.

1,600

0,03

0,05

mt12pak060a

kg

Mortero de juntas Aquapanel Outdoor "KNAUF", color gris.

0,600

2,20

1,32

mt12pak050

m

Cinta de juntas Aquapanel Outdoor "KNAUF".

2,100

0,45

0,95

mt12pak085

l

Imprimación incolora al siloxano GRC "KNAUF".

0,200

3,35

0,67

mt12pak090a

kg

Mortero superficial Aquapanel "KNAUF", color blanco.

2,500

1,41

3,53

mt12pak100a

m²

Malla superficial Aquapanel Outdoor "KNAUF" de fibra de vidrio, color blanco.

1,100

2,05

2,26

mt12pak120

kg

Imprimación a base de copolímeros acrílicos modificados GRC "KNAUF", color a elegir, para mortero de acabado pétreo.

0,140

3,04

0,43

mt12pak130

kg

Mortero GRC "KNAUF", a base de copolímeros acrílicos modificados con siloxano, acabado pétreo, color a elegir.

0,400

3,52

1,41

Subtotal materiales:

66,31

2

Mano de obra

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,592

19,11

11,31

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,592

17,53

10,38

Subtotal mano de obra:

21,69

3

Costes directos complementarios

%

Costes directos complementarios

2,000

88,00

1,76

Coste de mantenimiento decenal: 7,18€ en los primeros 10 años.

Costes directos (1+2+3):

89,76

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNIDAD DE OBRA FLY010: SISTEMA AQUAPANEL OUTDOOR "KNAUF", PARA FACHADA LIGERA.

CARACTERÍSTICAS TÉCNICAS

Sistema de fachada ligera WM311C.es "KNAUF" Aquapanel, formado por una placa Aquapanel Outdoor de 12,5 mm de espesor atornillada a una estructura metálica de acero Z2 (Z275) galvanizado normal de canales horizontales de 75/40/0,7 mm GRC 0,70 y montantes verticales de 75/50/0,70 mm GRC 0,70 con una modulación de 400 mm y disposición normal "N". Entre los perfiles y la placa exterior se colocará una lámina altamente transpirable, impermeable al agua de lluvia, Tyvek Stucco Wrap. Por el otro lado se atornillan una placa Standard (A) de 12,5 mm de espesor y una placa Standard + Aluminio (BV) de 15 mm de espesor a otra estructura paralela de canales y montantes de 48/35 mm con una modulación de 400 mm; y revestimiento con revoco de mortero GRC acabado pétreo, sobre fondo pétreo GRC. Incluso banda acústica, tornillos y fijaciones. Totalmente montado.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,002

0,003

17 04 05

Hierro y acero.

0,156

0,074

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,894

0,596

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

0,810

0,810

17 02 03

Plástico.

0,014

0,023

Residuos generados:

1,876

1,507

17 02 03

Plástico.

0,090

0,150

Envases:

0,090

0,150

Total residuos:

1,966

1,657
