IOJ041

m²

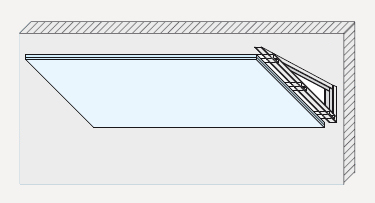

Franja cortafuegos de placas de yeso laminado, para edificio de uso industrial, sistema "KNAUF".

75,58€

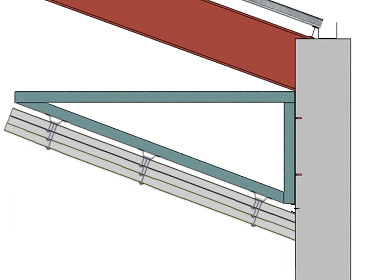

Franja cortafuegos inclinada, de 1 m en proyección horizontal, con una resistencia al fuego EI 90, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema D113-FC.es 02 "KNAUF", compuesta por 3 placas de yeso laminado DF / UNE-EN 520 - 1200 / longitud / 15 / con los bordes longitudinales afinados, cortafuego "KNAUF", fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, conectores y maestras separadas 400 mm entre sí. Incluso tornillos para la fijación de las placas, y pasta y cinta para el tratamiento de juntas.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12pak020b

m

Canal 75/40/0,7 mm GRC 0,70 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195.

3,130

2,81

8,80

mt12pak030ba

m

Montante 75/50/0,7 mm GRC 0,7 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195.

1,170

3,25

3,80

mt12pek020xa

Ud

Conector, para maestra 60/27, "KNAUF".

3,900

0,34

1,33

mt12pfk011a

m

Maestra 60/27 "KNAUF" de chapa de acero galvanizado.

3,000

1,23

3,69

mt12ptk010ba

Ud

Tornillo LB "KNAUF" 3,5x9,5.

32,000

0,01

0,32

mt12ptk010ab

Ud

Tornillo LN "KNAUF" 3,5x11.

16,000

0,01

0,16

mt12ptk030

Ud

Fijación "KNAUF" para hormigón.

3,400

0,38

1,29

mt12pfk012a

m

Perfil U 30/30 de chapa de acero galvanizado, sistemas "KNAUF", espesor 0,55 mm.

1,000

0,98

0,98

mt12ppk010eb

m²

Placa de yeso laminado DF / UNE-EN 520 - 1200 / longitud / 15 / con los bordes longitudinales afinados, cortafuego "KNAUF"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1.

3,350

7,37

24,69

mt12ptk010cc

Ud

Tornillo autoperforante TN "KNAUF" 3,5x25.

17,000

0,01

0,17

mt12ptk010cf

Ud

Tornillo autoperforante TN "KNAUF" 3,5x45.

17,000

0,01

0,17

mt12ptk010cg

Ud

Tornillo autoperforante TN "KNAUF" 3,9x55.

17,000

0,01

0,17

mt12pik020n

kg

Pasta de juntas Uniflott GLS "KNAUF", de fraguado normal (45 minutos), rango de temperatura de trabajo de 10 a 30°C, para aplicación manual sin cinta de juntas, según UNE-EN 13963.

0,800

0,25

0,20

mt12pik010e

kg

Pasta de juntas Jointfiller 24H "KNAUF", Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963.

0,900

0,82

0,74

mt12pck010a

m

Cinta de juntas "KNAUF" de 50 mm de anchura.

0,900

0,03

0,03

Subtotal materiales:

46,54

2

Mano de obra

mo011

h

Oficial 1ª montador.

0,301

19,11

5,75

mo080

h

Ayudante montador.

0,301

17,53

5,28

mo053

h

Oficial 1ª montador de prefabricados interiores.

0,451

19,11

8,62

mo100

h

Ayudante montador de prefabricados interiores.

0,451

17,53

7,91

Subtotal mano de obra:

27,56

3

Costes directos complementarios

%

Costes directos complementarios

2,000

74,10

1,48

Coste de mantenimiento decenal: 3,78€ en los primeros 10 años.

Costes directos (1+2+3):

75,58

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNIDAD DE OBRA IOJ041: FRANJA CORTAFUEGOS DE PLACAS DE YESO LAMINADO, PARA EDIFICIO DE USO INDUSTRIAL, SISTEMA "KNAUF".

CARACTERÍSTICAS TÉCNICAS

Franja cortafuegos inclinada, de 1 m en proyección horizontal, con una resistencia al fuego EI 90, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema D113-FC.es 02 "KNAUF", compuesta por 3 placas de yeso laminado DF / UNE-EN 520 - 1200 / longitud / 15 / con los bordes longitudinales afinados, cortafuego "KNAUF", fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, conectores y maestras separadas 400 mm entre sí. Incluso tornillos para la fijación de las placas, y pasta y cinta para el tratamiento de juntas.

NORMATIVA DE APLICACIÓN

Ejecución: Reglamento de Seguridad contra Incendios en los establecimientos industriales.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,171

0,081

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

1,549

1,549

Residuos generados:

1,720

1,630

17 02 03

Plástico.

0,095

0,158

Envases:

0,095

0,158

Total residuos:

1,815

1,789
