Knauf. Precio en España de m² de Sistema Shaftwall "KNAUF" de cerramiento para hueco de ascensor, con placas de yeso laminado. Generador de precios de la construcción. CYPE Ingenieros, S.A.

Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos.

Abrir este contenido en 'Excel 2007 (Office Open XML)'

PSY020	m²	Sistema Shaftwall "KNAUF" de cerramiento para hueco de ascensor, con placas de yeso laminado.			114,98€
Cerramiento de hueco de ascensor mediante el sistema Shaftwall W 635 E, de tabique especial (20+92 + 70+15+15+15)/600 LM - (CT 92 + 70) (1 maciza (DF H2) y 3 cortafuego (DF)), con placas de yeso laminado, sobre bandas acústicas "KNAUF", colocadas en la base del tabique, formado por una estructura doble, de montantes tipo CT 92 y montantes tipo estándar con disposición reforzada "H"; aislamiento entre montantes de tipo CT con panel de lana mineral natural (LMN) no revestido, aglomerado con resinas, imputrescible, Ultracoustic 7 (DP7) "KNAUF INSULATION", de 40 mm de espesor, y entre montantes de tipo estándar con panel de lana mineral natural (LMN) no revestido, aglomerado con resinas, imputrescible, Ultracoustic 7 (DP7) "KNAUF INSULATION", de 60 mm de espesor; 227 mm de espesor total.

Descompuesto	Ud	Descomposición	Rend.	Precio unitario	Precio partida
mt12pck020c	m	Banda acústica de dilatación "KNAUF" de 70 mm de anchura.	1,200	0,41	0,49
mt12sak030b	m	Canal CT 94 "KNAUF", de acero galvanizado, según UNE-EN 14195.	0,700	7,52	5,26
mt12psg220	Ud	Fijación compuesta por taco y tornillo 5x27.	1,600	0,06	0,10
mt12sak020b	m	Montante CT 92 "KNAUF", de acero galvanizado, según UNE-EN 14195.	2,000	9,83	19,66
mt12sak010a	m²	Placa de yeso laminado DF H2 / UNE-EN 520 - 600 / 3000 / 20 / borde cuadrado, maciza "KNAUF", Euroclase A2-s1,d0 de reacción al fuego.	1,000	9,27	9,27
mt16lki010bca	m²	Panel de lana mineral natural (LMN) no revestido, aglomerado con resinas, imputrescible, Ultracoustic 7 (DP7) "KNAUF INSULATION", de 40 mm de espesor, según UNE-EN 13162, resistencia térmica 1,1 m²K/W, conductividad térmica 0,035 W/(mK), Euroclase A1 de reacción al fuego, con código de designación MW-EN 13162-T5-DS(TH)-WS-WL(P), de aplicación como aislante térmico y acústico en cerramientos verticales, absorbente acústico en tabiques de yeso laminado y particiones de fábrica.	1,050	5,73	6,02
mt12pck020b	m	Banda acústica de dilatación "KNAUF" de 50 mm de anchura.	1,200	0,26	0,31
mt12pfk020d	m	Canal 70/30 "KNAUF" de acero galvanizado, según UNE-EN 14195.	0,700	1,14	0,80
mt12psg220	Ud	Fijación compuesta por taco y tornillo 5x27.	1,600	0,06	0,10
mt12pfk010d	m	Montante 70/40 "KNAUF" de acero galvanizado, según UNE-EN 14195.	4,000	1,82	7,28
mt16lki010bfa	m²	Panel de lana mineral natural (LMN) no revestido, aglomerado con resinas, imputrescible, Ultracoustic 7 (DP7) "KNAUF INSULATION", de 60 mm de espesor, según UNE-EN 13162, resistencia térmica 1,7 m²K/W, conductividad térmica 0,035 W/(mK), Euroclase A1 de reacción al fuego, con código de designación MW-EN 13162-T5-DS(TH)-WS-WL(P), de aplicación como aislante térmico y acústico en cerramientos verticales, absorbente acústico en tabiques de yeso laminado y particiones de fábrica.	1,050	8,78	9,22
mt12ppk010h	m²	Placa de yeso laminado DF / UNE-EN 520 - 1200 / longitud / 15 / borde afinado, cortafuego "KNAUF".	3,000	8,05	24,15
mt12ptk010ad	Ud	Tornillo autoperforante TN "KNAUF" 3,5x25.	8,000	0,01	0,08
mt12ptk010ag	Ud	Tornillo autoperforante TN "KNAUF" 3,5x45.	15,000	0,01	0,15
mt12ptk010ah	Ud	Tornillo autoperforante TN "KNAUF" 3,9x55.	15,000	0,02	0,30
mt12ptk010ai	Ud	Tornillo autoperforante TN "KNAUF" 4,2x70.	15,000	0,07	1,05
mt12pik010b	kg	Pasta de juntas Jointfiller F-1 GLS "KNAUF", según UNE-EN 13963.	1,400	1,39	1,95
mt12pck010a	m	Cinta de juntas "KNAUF" de 50 mm de anchura.	1,600	0,04	0,06
mo049	h	Oficial 1ª montador de prefabricados interiores.	0,683	17,82	12,17
mo092	h	Ayudante montador de prefabricados interiores.	0,683	16,13	11,02
	%	Medios auxiliares	2,000	109,44	2,19
	%	Costes indirectos	3,000	111,63	3,35
Coste de mantenimiento decenal: 5,75€ en los primeros 10 años.				Total:	114,98

Referencia norma UNE y Título de la norma transposición de norma armonizada	Aplicabilidad (1)	Obligatoriedad (2)	Sistema (3)
UNE-EN 13162:2009	1.9.2009	1.9.2010	1/3/4
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.	1.9.2009	1.9.2010	1/3/4
UNE-EN 14195:2005	1.1.2006	1.1.2007	3/4
Perfilería metálica para particiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo
UNE-EN 14195:2005/AC:2006	1.1.2007	1.1.2007
UNE-EN 520:2005/A1:2010	1.6.2010	1.12.2010	3/4
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.	1.6.2010	1.12.2010	3/4
UNE-EN 13963:2006	1.3.2006	1.3.2007	3/4
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.
EN 13963:2005/AC:2006	1.1.2007	1.1.2007

(1) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia

(2) Fecha final del período de coexistencia / entrada en vigor marcado CE

(3) Sistema de evaluación de la conformidad

Pliego de condiciones

UNIDAD DE OBRA PSY020: SISTEMA SHAFTWALL "KNAUF" DE CERRAMIENTO PARA HUECO DE ASCENSOR, CON PLACAS DE YESO LAMINADO.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Todo elemento metálico que esté en contacto con el panel estará protegido contra la corrosión. Las tuberías que discurran entre paneles estarán debidamente aisladas para evitar condensaciones.

CARACTERÍSTICAS TÉCNICAS

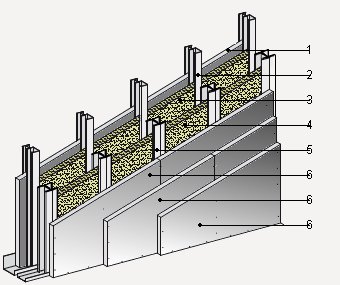

Suministro y montaje de cerramiento de hueco de ascensor mediante el sistema Shaftwall W 635 E de tabique especial, de 3,40 m de altura máxima y 227 mm de espesor total, sobre bandas acústicas "KNAUF", colocadas en la base del tabique, formado por una estructura doble, de perfiles de chapa de acero galvanizado de 92 y 70 mm de anchura, a base de montantes tipo CT 92 y montantes tipo estándar con disposición reforzada "H" (elementos verticales), separados 600 mm entre ellos, y canales (elementos horizontales), para recibir un total de 4 placas de yeso laminado: una placa tipo maciza (DF H2) en una cara y tres placas tipo cortafuego (F) en la otra cara; aislamiento entre montantes de tipo CT con panel de lana mineral natural (LMN) no revestido, aglomerado con resinas, imputrescible, Ultracoustic 7 (DP7) "KNAUF INSULATION", de 40 mm de espesor, según UNE-EN 13162, resistencia térmica 1,1 m²K/W, conductividad térmica 0,035 W/(mK), y entre montantes de tipo estándar con panel de lana mineral natural (LMN) no revestido, aglomerado con resinas, imputrescible, Ultracoustic 7 (DP7) "KNAUF INSULATION", de 60 mm de espesor, según UNE-EN 13162, resistencia térmica 1,7 m²K/W, conductividad térmica 0,035 W/(mK). Incluso p/p de replanteo de la perfilería, zonas de paso y huecos; colocación en todo su perímetro de cintas o bandas estancas, en la superficie de apoyo o contacto de la perfilería con los paramentos; anclajes de canales y montantes metálicos; corte y fijación de las placas mediante tornillería; tratamiento de las zonas de paso y huecos; ejecución de ángulos; tratamiento de juntas mediante pasta y cinta de juntas; recibido de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, previo replanteo de su ubicación en las placas y perforación de las mismas, y limpieza final. Totalmente terminado y listo para imprimar, pintar o revestir.

NORMATIVA DE APLICACIÓN

Ejecución:

CTE. DB HE Ahorro de energía.

UNE 102040 IN. Montajes de los sistemas de tabiquería de placas de yeso laminado con estructura metálica.

NTE-PTP. Particiones: Tabiques de placas y paneles.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305: para huecos de superficie mayor o igual a 5 m² e inferior o igual a 8 m², se deducirá la mitad del hueco y para huecos de superficie mayor a 8 m², se deducirá todo el hueco.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

DEL SOPORTE.

Antes de iniciar los trabajos, se comprobará que están terminadas la estructura, la cubierta y la fachada, estando colocada en ésta la carpintería con su acristalamiento. Se dispondrá en obra de los cercos y precercos de puertas y armarios. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados.

PROCESO DE EJECUCIÓN

FASES DE EJECUCIÓN.

Replanteo y trazado en el forjado inferior y en el superior de los tabiques a realizar. Colocación de banda de estanqueidad y canales inferiores del primer entramado, sobre solado terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores del primer entramado, bajo forjados. Colocación y fijación de los montantes del primer entramado sobre los elementos horizontales. Montaje de las placas interiores, entre los perfiles de los montantes del primer entramado. Colocación de los paneles de lana mineral, entre los montantes del primer entramado. Colocación de banda de estanqueidad y canales inferiores del segundo entramado, sobre solado terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores del segundo entramado, bajo forjados. Colocación y fijación de los montantes del segundo entramado sobre los elementos horizontales. Colocación de los paneles de lana mineral, entre los montantes del segundo entramado. Cierre de la segunda cara con placas, mediante fijaciones mecánicas. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de las juntas entre placas. Recibido de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones.

CONDICIONES DE TERMINACIÓN.

El conjunto quedará monolítico, estable frente a esfuerzos horizontales, plano, de aspecto uniforme, aplomado y sin defectos.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre los paneles.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305: para huecos de superficie mayor o igual a 5 m² e inferior o igual a 8 m², se deducirá la mitad del hueco y para huecos de superficie mayor a 8 m², se deducirá todo el hueco.

Residuos generados

Código LER	Residuos generados	Peso (kg)	Volumen (l)
17 06 04	Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.	0,336	0,560
17 04 05	Hierro y acero.	0,230	0,110
17 08 02	Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.	2,325	2,325
	Residuos generados:	2,891	2,995
17 02 03	Plástico.	0,351	0,585
	Total residuos:	3,242	3,580
