FAR100

m²

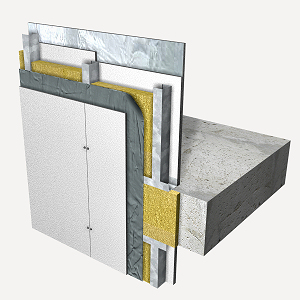

Sistema Aquapanel "KNAUF" de entramado autoportante, para hoja interior de fachada ventilada.

92,21€

Sistema de fachada "KNAUF" Aquapanel WM211C.es, (12,5+75+5+15)/400, para su uso como hoja interior de fachada ventilada, formado por una placa Aquapanel Outdoor de 12,5 mm de espesor, atornillada desde el lado exterior a una estructura metálica de acero Z2 (Z275) galvanizado normal de canales horizontales de 75/40/0,7 mm GRC 0,70, anclados a la parte superior e inferior de los forjados y montantes verticales de 75/50/0,70 mm GRC 0,70 con una modulación de 400 mm entre ejes, de canal a canal y disposición normal "N"; barrera impermeable al agua Tyvek StuccoWrap entre los perfiles y la placa; dos placas que se atornillan desde el lado interior a los montantes (una placa tipo Standard (A) de 5 mm de espesor y una placa tipo Standard + Aluminio (BV) de 15 mm de espesor); preparado como soporte del revestimiento exterior de la fachada ventilada (no incluido en este precio).

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt12pck020d

m

Banda acústica de dilatación "KNAUF" de 95 mm de anchura.

1,200

0,53

0,64

mt12pak020b

m

Canal 75/40/0,7 mm GRC 0,70 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195.

0,700

2,60

1,82

mt12pak030bb

m

Montante 75/50/0,70 mm GRC 0,70 "KNAUF" de acero Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Según UNE-EN 14195.

2,750

3,69

10,15

mt12pak070

m²

Lámina impermeable al agua y permeable al vapor de agua, Tyvek StuccoWrap "KNAUF".

1,100

5,14

5,65

mt12pak010a

m²

Placa de cemento Portland Aquapanel Outdoor "KNAUF" 12,5x1200x2400, revestida con una capa de fibra de vidrio embebida en ambas caras.

1,000

26,16

26,16

mt12pak040b

Ud

Tornillo Aquapanel Maxi TB 39 mm "KNAUF".

20,000

0,09

1,80

mt12psg220

Ud

Fijación compuesta por taco y tornillo 5x27.

1,600

0,06

0,10

mt12ppk010a

m²

Placa de yeso laminado A / UNE-EN 520 - 1200 / longitud / 12,5 / borde afinado, Standard "KNAUF".

1,000

4,75

4,75

mt12ppk010e

m²

Placa de yeso laminado BV / UNE-EN 520 - 1200 / longitud / 15 / borde afinado, Standard + Aluminio "KNAUF".

1,000

10,09

10,09

mt12ptk010cd

Ud

Tornillo autoperforante TN "KNAUF" 3,5x25.

9,000

0,01

0,09

mt12ptk010cg

Ud

Tornillo autoperforante TN "KNAUF" 3,5x45.

18,000

0,01

0,18

mt12pik015

kg

Pasta de agarre Perlfix "KNAUF", según UNE-EN 14496.

0,100

0,62

0,06

mt12pik010a

kg

Pasta de juntas Jointfiller 24 H "KNAUF", según UNE-EN 13963.

0,500

1,34

0,67

mt12pck010a

m

Cinta de juntas "KNAUF" de 50 mm de anchura.

1,600

0,04

0,06

mt12pak060

kg

Mortero de juntas Aquapanel "KNAUF", color gris.

0,600

2,75

1,65

mt12pak050

m

Cinta de juntas Aquapanel Outdoor "KNAUF".

2,100

0,56

1,18

mo051

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,322

17,82

5,74

mo097

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,322

16,13

5,19

mo052

h

Oficial 1ª montador de prefabricados interiores.

0,322

17,82

5,74

mo098

h

Ayudante montador de prefabricados interiores.

0,322

16,13

5,19

%

Medios auxiliares

3,000

86,91

2,61

%

Costes indirectos

3,000

89,52

2,69

Coste de mantenimiento decenal: 15,68€ en los primeros 10 años.

Total:

92,21

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para particiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 14496:2006

1.9.2006

1.9.2007

3/4

Adhesivos a base de yeso para aislamiento térmico/acústico de paneles de composite y placas de yeso. Definiciones, requisitos y métodos de ensayo.

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNIDAD DE OBRA FAR100: SISTEMA AQUAPANEL "KNAUF" DE ENTRAMADO AUTOPORTANTE, PARA HOJA INTERIOR DE FACHADA VENTILADA.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de sistema de fachada "KNAUF" Aquapanel WM211C.es, para su uso como hoja interior de fachada ventilada, formado por una estructura metálica de acero Z2 (Z275) galvanizado normal de canales horizontales de 75/40/0,7 mm GRC 0,70 y montantes verticales de 75/50/0,70 mm GRC 0,70 con una modulación de 400 mm y disposición normal "N", sobre la que se atornillan una placa Aquapanel Outdoor de 12,5 mm de espesor desde el lado exterior y dos placas desde el lado interior (una placa tipo Standard (A) de 5 mm de espesor y una placa tipo Standard + Aluminio (BV) de 15 mm de espesor). Entre los perfiles y la placa se colocará una barrera impermeable al agua Tyvek. Incluso p/p de banda acústica, pasta de agarre, tornillos, fijaciones y pasta, mortero, cinta de juntas, perfiles de remate de PVC para formación de juntas de dilatación y protección de esquinas y rincones, ejecución de encuentros y puntos singulares y los trabajos necesarios para la formación de huecos. Totalmente terminado y preparado para soportar el revestimiento exterior (no incluido en este precio), que sea compatible con él y complete el cerramiento de fachada ventilada.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 2 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 2 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.
