PTW010 |
m² |

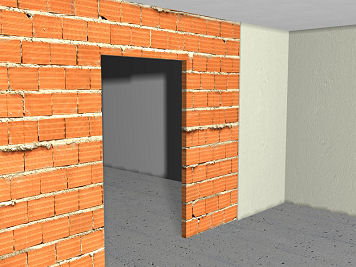

Sistema "KNAUF" de trasdosado directo, de placas de yeso laminado, en particiones interiores. |
21,00€ |
||
|
Trasdosado directo sobre partición interior, W 622 "KNAUF", realizado con placa de yeso laminado - |15 Standard (A)|, anclada al paramento vertical mediante perfilería tipo Omega; 30 mm de espesor total, separación entre maestras 600 mm. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt12pik015 |
kg |
Pasta de agarre Perlfix "KNAUF", según UNE-EN 14496. |
0,100 |
0,62 |
0,06 |
|
mt12pfk011d |
m |
Maestra Omega "KNAUF" 90x15x50 mm, de chapa de acero galvanizado. |
2,000 |
2,02 |
4,04 |
|
mt12ppk010b |
m² |
Placa de yeso laminado A / UNE-EN 520 - 1200 / longitud / 15 / borde afinado, Standard "KNAUF". |
1,050 |
5,58 |
5,86 |
|
mt12ptk010cd |
Ud |
Tornillo autoperforante TN "KNAUF" 3,5x25. |
14,000 |
0,01 |
0,14 |
|
mt12pik010b |
kg |
Pasta de juntas Jointfiller F-1 GLS "KNAUF", según UNE-EN 13963. |
0,300 |
1,45 |
0,44 |
|
mt12pck010a |
m |
Cinta de juntas "KNAUF" de 50 mm de anchura. |
1,600 |
0,04 |
0,06 |
|
mo052 |
h |
Oficial 1ª montador de prefabricados interiores. |
0,403 |
17,82 |
7,18 |
|
mo098 |
h |
Ayudante montador de prefabricados interiores. |
0,137 |
16,13 |
2,21 |
|
% |
Medios auxiliares |
2,000 |
19,99 |
0,40 |
|
|
% |
Costes indirectos |
3,000 |
20,39 |
0,61 |
|
|
Coste de mantenimiento decenal: 2,31€ en los primeros 10 años. |
Total: |
21,00 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad (1) |
Obligatoriedad (2) |
Sistema (3) |
|
UNE-EN 14496:2006 |
1.9.2006 |
1.9.2007 |
3/4 |
|
Adhesivos a base de yeso para aislamiento térmico/acústico de paneles de composite y placas de yeso. Definiciones, requisitos y métodos de ensayo. |
|||
|
UNE-EN 520:2005/A1:2010 |
1.6.2010 |
1.12.2010 |
3/4 |
|
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
UNE-EN 13963:2006 |
1.3.2006 |
1.3.2007 |
3/4 |
|
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(1) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(2) Fecha final del período de coexistencia / entrada en vigor marcado CE
(3) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA PTW010: SISTEMA "KNAUF" DE TRASDOSADO DIRECTO, DE PLACAS DE YESO LAMINADO, EN PARTICIONES INTERIORES. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. Todo elemento metálico que esté en contacto con el panel estará protegido contra la corrosión. Las tuberías que discurran entre paneles estarán debidamente aisladas para evitar condensaciones. CARACTERÍSTICAS TÉCNICAS Suministro y montaje de trasdosado directo sobre partición interior, W 622 "KNAUF", de 30 mm de espesor total, compuesto por placa de yeso laminado tipo Standard (A) de 15 mm de espesor, atornillada directamente a una perfilería tipo Omega de acero galvanizado de 90x50 y 0,55 mm de espesor, previamente anclada al paramento vertical cada 600 mm, con tornillos de acero. Incluso p/p de replanteo y trazado en forjados y paramentos de la ubicación de la perfilería, zonas de paso y huecos; colocación, anclaje al paramento soporte y nivelación de la perfilería auxiliar; corte y fijación de las placas mediante tornillería; tratamiento de las zonas de paso y huecos; ejecución de ángulos; tratamiento de juntas mediante pasta y cinta de juntas; recibido de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, previo replanteo de su ubicación en las placas y perforación de las mismas, y limpieza final. Totalmente terminado y listo para imprimar, pintar o revestir (sin incluir en este precio el aislamiento a colocar entre el panel y el paramento). NORMATIVA DE APLICACIÓN Montaje: UNE 102043. Montaje de los sistemas constructivos con placa de yeso laminado (PYL). Tabiques, trasdosados y techos. Definiciones, aplicaciones y recomendaciones. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305: para huecos de superficie mayor o igual a 5 m² e inferior o igual a 8 m², se deducirá la mitad del hueco y para huecos de superficie mayor a 8 m², se deducirá todo el hueco. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Antes de iniciar los trabajos de montaje, se comprobará que se encuentran terminados la estructura, los cerramientos y la cubierta del edificio. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados. Se comprobará que la superficie soporte presenta suficiente planeidad para recibir las maestras, ya que la posible corrección de la planeidad en ellas está muy limitada. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado en el forjado inferior y en el superior de la perfilería. Replanteo sobre el paramento de las maestras. Colocación y anclaje al paramento soporte de la perfilería auxiliar. Colocación de las placas mediante fijaciones mecánicas. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de las juntas entre placas. Recibido de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones. CONDICIONES DE TERMINACIÓN. El conjunto será resistente y estable. Quedará plano y aplomado. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre los paneles. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305: para huecos de superficie mayor o igual a 5 m² e inferior o igual a 8 m², se deducirá la mitad del hueco y para huecos de superficie mayor a 8 m², se deducirá todo el hueco. |
