CATÁLOGO FIBRA 2017
ABSORCIÓN ACÚSTICA
Para comprobar que la pintura no se vea afectada, consulte la prueba AC08-26015655: absorción inalterada con concentraciones de pintura a 300, 600 y 900 g/m².
(1) AC 12-26039552-1
(2) AC 12-26039552-2
(3) AC 09-26018151-2
Referencia
Aislante
Tipo de bordes
a
s
Frecuencias (Hz)
a
w
125
250
500
1000
2000
4000
Sin plenum
ORGANIC TWIN 25
(1)
/
Ensamblados
0,10
0,36
0,70
0,93
1,05
1,03
0,65 (MH)
ORGANIC TWIN 35
(2)
/
Ensamblados
0,16
0,53
0,89
1,02
1,03
1,05
0,85 (H)
ORGANIC TWIN 50
(3)
/
Ensamblados
0,20
0,65
1,05
1,05
1,00
0,90
0,95
Plenum 50 mm – colocación en paredes
ORGANIC TWIN 25
/
Ensamblados
0,24
0,58
0,71
0,90
1,03
0,98
0,80 (H)
ORGANIC TWIN 35
/
Ensamblados
0,27
0,71
0,90
0,98
1,01
1,02
0,95
Plenum 200 mm
ORGANIC TWIN 25
(1)
/
A
0,37
0,45
0,65
0,94
1,05
1,00
0,70 (MH)
ORGANIC TWIN 35
(2)
/
A, D
0,45
0,66
0,84
0,99
1,08
1,03
0,90
ORGANIC TWIN 50
(3)
/
A
0,40
0,70
0,95
1,05
1,00
0,95
0,95
Con objeto de limitar la producción de polvo de los paneles, Knauf recomienda:
•
realizar los cortes en un local distinto de aquel en que se van a colocar los productos;
•
almacenar y cubrir los paneles en un local distinto de aquel en que se van a colocar los
productos;
•
cortar los paneles por el lado pintado para evitar el desgarramiento de las ibras.
En la medida en que estas precauciones no fueran posibles en la obra, será necesario
alejar lo más posible la zona de corte para evitar la propagación de polvo.
R
ecomendaciones Knauf
NUEVO

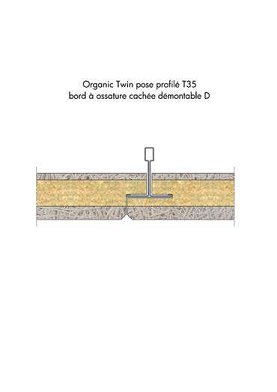

Organic Twin está disponible en Estructura oculta
registrable borde D.
Colocación en T35 cada 600 mm con
distanciador en el plenum cada 1 m.
P
AREDES Y TECHOS ACÚSTICOS – LANA DE MADERA / GAMA ORGANIC
