Paredes y techos acústicos (lana de madera) / Gama Organic
Instalación por Fijación Mecánica Vista
Los paneles Organic se atornillarán perpendicularmente, es decir:
• en estructura tipo CD 60
con distancia entre ejes 300 mm
• en listones de madera (60 x 30 mm)
con distancia entre ejes 300 mm
• directamente en el hormigón

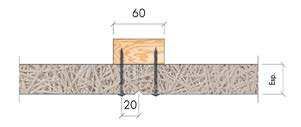

Atornillado en listón de madera, zona de junta
Atornillado en hormigón, zona de junta
Atornillado en listón de madera, zona fuera de junta
Atornillado en hormigón, zona fuera de junta
Atornillado en CD 60, zona de junta
Atornillado en CD 60, zona fuera de junta
Organic FMV en gimnasio
