CATÁLOGO FIBRA 2017
Paredes y techos acústicos (lana de madera) / Gama Organic
1
2
2
3
3
6
5
4
4
Montaje en techo sobre estructura
metálica
El sistema de Estructura está compuesto
por periles primarios CD 60 con distancia
entre ejes 900 mm, Modulación 900 mm
máximo y perfiles secundarios CD 60
distancia entre ejes 300 mm. Estas dos
Estructuras se unirán perpendicularmente
por un caballete CD 60.
En periferia, se sujetarán angulares UD 60
cada 400 mm a lo largo de las paredes.
Este sistema se colgará con anclaje CD 60
(cabezas y pies de anclaje) y se unirá con
dos clavijas.
Los paneles se atornillarán perpendicular-
mente a las Estructuras mediante tornillos
Organic interior (EVDF ZBJ).
Montaje en revestimiento de pared
sobre Estructura metálica
El sistema de Estructura está compuesto
por periles primarios CD 60 con distancia
entre ejes 900 mm, Modulación 900 mm
máximo y perfiles secundarios CD 60
distancia entre ejes 300 mm. Estas dos
Estructuras se unirán perpendicularmente
por un caballete CD 60.
En periferia, se sujetarán angulares UD 60
cada 400 mm a lo largo de las paredes.
Este sistema se sujetará con anclaje directo
en el soporte.
Los paneles se atornillarán perpendicular-
mente a las Estructuras mediante tornillos
Organic interior (EVDF ZBJ).

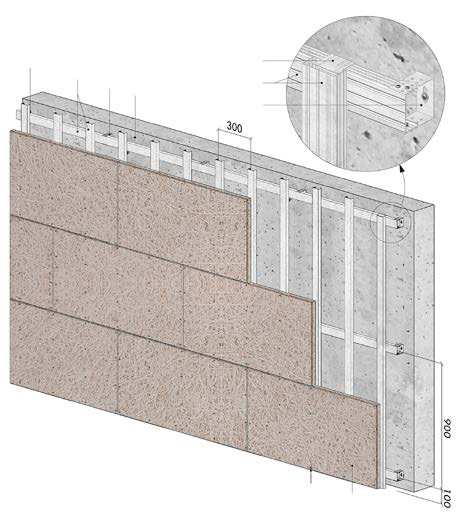

Organic FMV – Colocación en
CD 60
1. Muro base
2. Anclaje directo
3. Maestra 60
4. Caballete
5. Organic
6. Tornillo Organic
Organic FMV en gimnasio (continuación)
GUÍA DE INST
ALACIÓN
