Instalación FMV en gimnasio
Instalación por fijación mecánica
en techo/pared interior
Dimensiones
(en mm)
Estructura - Accesorios
Advertencias de instalación
Atornillado en Estructura metálica
Colocación de los paneles perpendicular a las estructuras
FMV
1200 x 600
Esp. 25 y 35 mm
Estructura primaria CD 60 – Dist. 900 mm
y Modulación 900 mm
Estructura secundaria CD 60 – Dist. 300
mm
Caballete CD 60
Tornillo Organic interior (EVDF ZBJ)
3 tornillos / anchura 600 mm
2 cm del borde
15 tornillos/paneles
Atornillado en Estructura metálica
Colocación de los paneles perpendicular a las estructuras
FMV
1200 x 600
Esp. 25 y 35 mm
Listón 60 x 30 Dist. 300 mm
sujeto cada 1 m
Tornillo Organic interior (EVDF ZBJ)
3 tornillos / anchura 600 mm
2 cm del borde
15 tornillos/paneles
Atornillado directo en hormigón FMV
1200 x 600
2000 x 600
Esp. 25 y 35 mm
Tornillo EJOT – DDS, perforación 6 mm,
cabeza Ø 25 beige o blanca
5 fijaciones (paneles L1200)
6 fijaciones (paneles L2000)
Fijación en hormigón. FMV
1200 x 600
2000 x 600
Esp. 25 y 35 mm
Cuerpo macizo FIB M
Cuerpo hueco FIB M CC
Capuchón Clarté
Anclaje hembra
Anclaje roscado
8 fijaciones /paneles de 2000 x 600

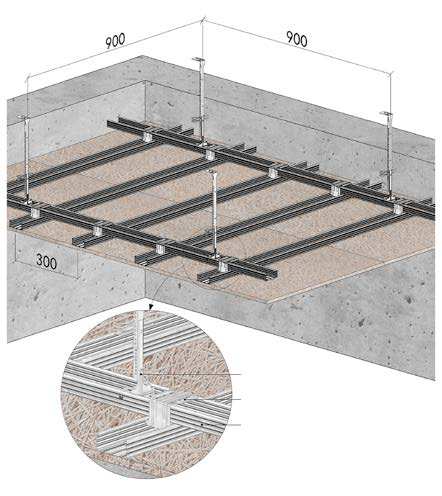

Montaje Organic en doble
estructura CD 60
1. Cuelgue
2. Caballete
3.
Maestra 60
