Página 23 de 41 • DAU 09/051 • Edición F
La
tipología
y
disposición
de
los
anclajes
de
los
canales deben seguir las especificaciones indicadas en
el
proyecto.
Los
anclajes
de
los
canales
inferior
y
superior
deberán
ser
los
adecuados
al
tipo
de
estructura y a los esfuerzos que deben soportar.
La
separación
entre
los
anclajes
debe
ser
igual
o
menor
a
600
mm,
además
deben
disponerse
en
un
mínimo
de
3
puntos
de
anclajes
cuando
los
canales
tienen
una
longitud
superior
a
500
mm.
Asimismo
se
debe tener en cuenta que las fijaciones de inicio y final
del canal deben estar
a una distancia
menor
o igual a
50 mm del extremo del perfil.
La continuidad
de
los canales
debe
realizarse
a
tope,
no
por
solape,
excepto
en
los
cruces
y
esquinas
en
donde
quedarán
separados
el
espesor
de
la
placa
o
placas que forman la composición del cruce.
Las
soldaduras de
los perfiles no
están
permitidas
en
este sistema.

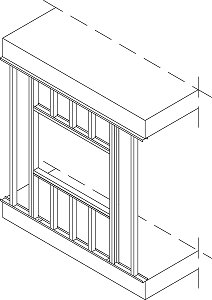

Figura 6.1:
Vista del montaje de la subestructura metálica.
6.3.2.
Colocación de los montantes
Los montantes de arranque
y final de la
subestructura
deben
fijarse
a
la
estructura
del
edificio
con
los
anclajes
especificados
en
el
proyecto.
La
separación
entre estos anclajes debe ser igual o menor a 600 mm,
además
deben
disponerse
en un mínimo
de
3 puntos
de anclajes cuando
los montantes tienen una
longitud
superior a 500 mm.
Estos
montantes
de
arranque
se
anclarán
a
los
canales inferior y superior mediante tornillos especiales
metal-metal LB punta broca (véase el apartado 2.4).
Los
montantes
intermedios
se
colocarán
mediante
un
simple
giro,
siguiendo
la
modulación
definida
en
el
proyecto. La sujeción de estos montantes a los canales
normalmente
será
por
presión,
no
obstante,
si
el
proyecto
lo
requiere,
se
podrían
fijar
a
los
canales
superiores e inferiores.
Todos los
montantes
se
colocan
en el mismo
sentido
excepto los de final y los de huecos de paso o soporte
de anclaje.
6.3.3.
Colocación del aislante
Una vez montada la subestructura se coloca el aislante
entre
las
alas
de
los
canales
y
montantes,
de
modo
que
quede
fijado
de forma estable y duradera, ya que
de
ello
dependerá
el
mantenimiento
de
las
prestaciones de separación del tabique.
El
aislante
deberá
ocupar
todo
el
volumen
de
la
cavidad,
para
lo
cual
se
deberá
colmatar
con
el
aislante todo el ancho de los montantes y canales de la
subestructura.
Figura 6.2:
Vista del montaje del aislante.
6.4.
Colocación
de
las
placas
de
la
cara
interior
y
ejecución
del
tratamiento
de
juntas interiores
Las placas deben estar a la misma temperatura que el
recinto
en
el
lugar
en
el
que
van
a
ser
instaladas
y
nunca inferior a 5 ºC.
Las placas de
la
cara
interior
y
placas
intermedias se
instalan
apoyadas
sobre
la
estructura
metálica
en
posición
vertical
de
manera
que
sus
juntas
verticales
coincidan
siempre
con
un
montante.
Las
placas
quedarán
separadas
del
suelo
entre
10
y
15
mm
y
a
tope con el techo.
Entre
los
bordes
de
las
placas
debe
quedar
una
distancia máxima de 3 mm para realizar
el tratamiento
de juntas interior.
