Página 25 de 41 • DAU 09/051 • Edición F
1.
Lámina impermeable
2.
Lámina adicional para protección de alféizar
Figura 6.4b:
Vista 2 del montaje de la lámina.

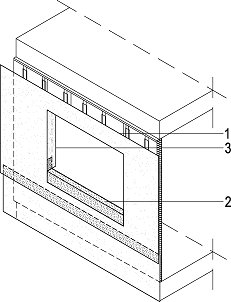

1.
Lámina impermeable
2.
Lámina adicional para protección de alféizar
3.
Plegado de los cortes sobre las jambas
4.
Refuerzo de esquinas a 45º
Figura 6.4c:
Vista 3 del montaje de la lámina.
Figura 6.4d:
Vista 4 del montaje de la lámina.
6.6.
Colocación
de
la
placa
exterior
y
ejecución del tratamiento de juntas
Las placas deben ser instaladas cuando la temperatura
sea superior a 5 ºC.
Las
placas
de
la
cara
exterior
se
instalan
apoyadas
sobre la estructura metálica de manera que sus juntas
verticales coincidan siempre con un montante.
Entre
los
bordes
de
las
placas
(verticales
y
horizontales) debe
quedar
una distancia
de 3
a 5
mm
necesaria
para
realizar
el
tratamiento
de
juntas
de
exterior.
El atornillado se comenzará desde el centro de la placa
hacia
los
extremos con una
separación
entre tornillos
de
250
3,5
mm
y
a
no
menos
de
15
mm
de
los
bordes
de
la
placa.
La
cabeza
de
los
tornillos
debe
quedar enrasada en la superficie.
Las placas no deben
atornillarse
a
los perfiles en una
zona
donde exista
el
cruce de un montante y un canal.
Las
juntas
verticales
entre
dos
placas
contiguas
no
serán
coincidentes,
la
distancia
mínima
debe
ser
400 mm.
El
tratamiento de juntas se realiza con el mortero y la
cinta de malla de juntas de exterior.
En
una
primera
mano,
el
mortero
de
juntas
se
debe
aplicar
a
lo
largo
de
las
juntas
teniendo
especial
cuidado
en
que
el
mortero
penetre
bien
en
la
junta.
Posteriormente se coloca la cinta de malla a lo largo de
la
junta
y
se repasa
la junta
con
la
espátula. Si fuera
necesario se pude realizar otra mano de mortero sobre
la junta.
En los encuentros con la estructura del edificio y en las
aberturas se debe realizar un refuerzo del mortero y la
