Página 23 de 52 • DAU 14/084 • Edición B
5.
Detalles constructivos
Las cotas de todas las figuras del presente DAU están expresadas en mm.
Leyenda (para todas las figuras):
1.
Placa de cemento AQUAPANEL
®
Outdoor.
2.
Lámina flexible impermeable (opcional).
3.
Sistema de acabado continuo.
4.
Escuadra de sustentación.
5.
Sistema de retención.
6.
Aislamiento térmico (MW) (opcional).
7.
Perfil vertical.
8.
Banda acústica (opcional).
9.
Perfil de PVC y malla de refuerzo para las juntas de dilatación
y control.
10. Perfil PVC y malla de refuerzo para esquinas (embebidos en
la capa base).
11. Acabado, perfil para la canaleta y malla de refuerzo para los
dinteles, y bordes.
12. Fijaciones entre las escuadras y la estructura del edificio.
13. Junta de sellado.
14. Relleno de junta y cinta para junta entre las placas de
cemento AQUAPANEL
®
Outdoor.
15. Fijaciones para la placa externa.
Tornillos SN o SB
AQUAPANEL
®
.
16. Fijaciones entre escuadras y perfiles.
17. Estructura del edificio.
18. Pieza metálica para coronación.
19. Chapa metálica perforada.
20. Perfil de acabado para revestimiento (ventanas, proyecciones
y otros materiales).
21. Perfil de esquina.

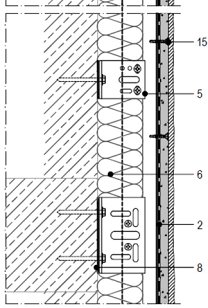

Figura 5.1:
Sección vertical del sistema.
